- Фильтр предназначен для механической очистки технической воды, в том числе оборотных промышленных стоков, предназначенных для питания форсунок различного назначения.
- Встроенная система автоматической очистки фильтра исключает затраты на замену фильтрующих элементов и сокращает простои на обслуживание.
- Широкий спектр применения.
- В зависимости от характера сточных вод и количества загрязнений, удаляется от 30 до 60% средних и мелких включений органического и не органического происхождения, что значительно снижает нагрузку на все последующие стадии водоочистки, а также позволяет использовать техническую воду для форсунок различного применения.
- Простая и надежная конструкция. Все части изготовлены из нержавеющей стали AISI 304. Компактное исполнение, небольшая занимаемая площадь.
- Многофункциональность. Может быть встроен в различные системы очистки технической воды. Может быть встроен в готовую трубопроводную систему. Успешно применяется на промышленных предприятиях в пищевой, химичесной, металлургической, нефетедобывающей отраслях, а также на предпритиях по мойке автомашин, химчистках и т.п.
- Фильтрующий элемент выполнен из клиновидной проволоки и обладает отличными гидравлическими характеристиками. Кроме того, такой фильтрационный блок более износостойкий по сравнению с другими типами фильтрующих элементов.
- Не требует присутствия оператора. Автоматическая щеточная система очистки сетки обеспечивает стабильную пропускную способность. Шлам выгружается автоматически. Непрерывная очистка позволяет повторно использовать до 95% воды. Необходимо только наблюдение и периодический вывоз отфильтрованных и собранных в ёмкость загрязнений.
до 80%
Удаление загрязнений
Сокращает время очистки отстойников и простоя оборудования. Эффективно и быстро удерживает все мелкие и средние взвеси.
до 95%
повторное использование воды
Загрязнения автоматически фильтруются на сетке от 0,1 мм.
Непрерывная очистка позволит Вам повторно использовать до 95% воды и существенно снизить издержки всего комплекса.
и мобильный
Легко переустанавливается на другое место. Не требует постоянного обслуживания, необходимо наблюдение и периодический вывоз отфильтрованных загрязнений.
Габаритные размеры
| A | B | C | D | E | F | G | |
|---|---|---|---|---|---|---|---|
| ГФ 107 | 1150 | 900 | 650 | DN50 | DN80 | DN80 | 1” |
| ГФ 110 | 1660 | 1265 | 950 | DN65 | DN100 | DN100 | 1”1/2 |
| ГФ 114 | 2220 | 1775 | 1100 | DN100 | DN150 | DN150 | 1”1/2 |
| ГФ 207 | 1150 | 900 | 1050 | DN80 | DN100 | DN100 | 1” |
| ГФ 210 | 1660 | 1265 | 1300 | DN100 | DN150 | DN150 | 1”1/2 |
| ГФ 214 | 2220 | 1775 | 1600 | DN150 | DN200 | DN200 | 1”1/2 |
| ГФ 314 | 2220 | 1775 | 2000 | DN200 | DN250 | DN250 | 1”1/2 |
А – Длина
В – Высота
С – Ширина
D – Впуск
E – Выпуск фильтрованной воды
F – Переливная трубка
G – Впуск промывочной воды
Установка буферного резервуара перед стадией фильтрации
даёт два главных преимущества :
Постоянный поток
жидкости к Гидрофильтру
Перемешивание входящей
воды с уравниванием
параметров загрязнения
- Сточные воды с завода
- Система грубой фильтрации
- Насосный отстойник
- Реле уровня
- Погружной насос
- Регулирующий клапан расхода
- Впускная питающая труба
- Переливная выпускная труба
- Выпускная труба фильтрованной жидкости
- Автоматический клапан
- Впуск промывочной воды
- Электрическая панель управления
- Выпуск отфильтрованного твёрдого материала
- Резервуар для сбора отфильтрованного твёрдого материала

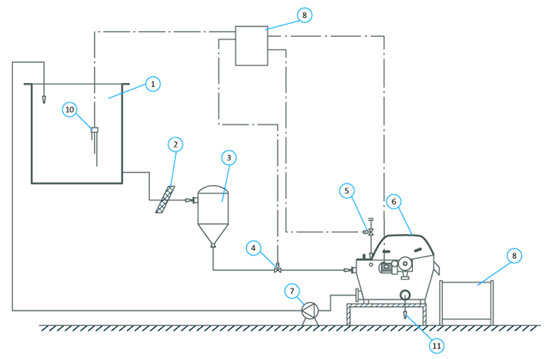

Питание гидрофильтра может производиться самотёком
когда подлежащая фильтрации жидкость находится на такой высоте,
которая обеспечивает впуск во входную систему ГФ.
- Резервуар
- Фильтр грубой очистки
- Буферный резервуар
- Автоматический клапан
- Электромагнитный клапан
- Гидрофильтр
- Циркуляционный насос
- Резервуар для сбора отфильтрованного твёрдого материала
- Электрическая панель управления
- Реле уровня
- Выпуск фильтрованных сточных вод
- Устанавливать насосы с вихревым рабочим колесом, поскольку они способны поддерживать циркуляцию жидкостей с высоким содержанием взвешенного материала.
- Если расход не является постоянным, то рекомендуется устанавливать буферный резервуар для гидравлической регулировки уровня питания гидрофильтра с постоянным расходом.
Работает 24 ч/сГидрофильтр работает 24 часа в сутки. Твердые частицы попадают на фильтрующие панели не перпендикулярно, а под углом, благодаря чему эффективность фильтрации резко возрастает и может варьироваться за счет регулируемой скорости вращения дисков.
МикрофильтрацияФильтрующие панели задерживают твердые частицы, взвешенные в жидкости, размером от 0,1 мм в зависимости от типа сетки, используемой в фильтре. Отложение наносов на фильтрующих панелях создает дополнительный фильтрующий слой, который усиливает способность микрофильтрации.
Снижение нагрузкиВлажность выгружаемого твердого материала можно регулировать, уменьшая или увеличивая скорость вращения дисков - от 3 до 18 оборотов в минуту. Избыток твердых веществ автоматически выгружается через переднее отверстие между дисками.
Автоматическое самоочищение дисков от шламаАвтоматическое очищение дисков от шлама системой промывки, состоящей из труб, снабженных форсунками, распыляющими воду, подаваемую под давлением. При увеличении слоя наносов диски самоочищаются тем же твердым материалом шлама.
Коррозионная стойкостьСделано полностью из нержавеющей стали AISI 304. Гидрофильтр объединяет в себе высокую прочность конструкции, эффективность и простоту, что редко встречается в другом оборудовании. Резервуар фильтра изготовлен из нержавеющей стали толщиной 3 мм и оборудован защитной крышкой.
Компактный размерГидрофильтр можно переносить при помощи вилочного автопогрузчика. Устанавливать на горизонтальной поверхности, способной нести на себе вес агрегата во время эксплуатации, включая количество содержащейся в нём воды.
Компания GRANGARO – производитель оборудования, используемого для вторичной переработки пластика, пленки и ПЭТ бутылок. В процессе проектирования и производства мы используем современные технологии и материалы, позволяющие создавать долговечные и надежные машины.
Квалифицированные сотрудники подберут полный комплекс, применяемый для очистки технологических стоков. У нас можно приобрести дисковый микрофильтр и прочее оборудование, позволяющее производить качественную очистку сточных вод и повторно использовать воду в процессе переработки пластмассовых отходов.
При переработке вторичной пластмассы требуется большое количество воды, поэтому основной задачей становится непрерывная и качественная очистка стоков. Предлагаемое нашей компанией оборудование позволяет обеспечить процесс необходимым объемом воды, с минимальным доливом свежей воды в систему.
Микрофильтр для очистки воды позволяет на стадии водоочистки извлечь засорения мелких и средних фракций. Применяемые решения дают возможность удалить значительный объем загрязнений в компактном виде.
Предлагаемые нашей компанией дисковые установки имеют большую производительность и используются для очистки стока от взвешенных частиц. Оборудование применяется на предприятиях вторичной переработки, обеспечивая возможность повторного использования до 95% воды и оптимизируя расходы.
Гидрофильтр промышленный обладает следующими достоинствами:
- компактные размеры, позволяющие легко переустановить аппарат на другое место;
- высокая производительность;
- двойная автоматическая самоочистка — наличие двойной системы очистки сеток, с помощью противопотокового движения шлама и промывкой форсунками, подающими воду под давлением и устраняющими засорения;
- круглосуточная работа — фильтр не требует перерывов в работе в нормальном режиме эксплуатации;
- регулируемая скорость вращения фильтровальных дисков позволяет увеличить/уменьшить обороты и подобрать оптимальный режим для того или иного вида стока;
- высокая устойчивость к коррозии — производимые нами дисковые фильтры для очистки сточных вод имеют простую и надежную конструкцию и изготовлены полностью из нержавеющей стали AISI 304.
На промышленных предприятиях, которые занимаются переработкой пластиковых отходов, используют дисковые микрофильтры состоящие из:
- фильтровальных дисков;
- системы форсунок;
- центрального вала;
- впускных, выпускных и переливных отверстий для воды;
- лотка для вывода шлама.
Фильтровальные диски располагаются на центральном валу. С противоположной стороны от приводной системы размещаются впускные, выпускные и переливные трубы. Через специальное отверстие вода поступает внутрь и проходит через диски, предназначенные для фильтрации. Прошедшая очистку вода может использоваться повторно, а грубые отходы удаляются посредством лотка для вывода шлама. Автоматическая самоочистка и функционирование фильтровальных дисков осуществляются без перерыва.
Дисковые фильтры для очистки сточной воды подбирают по следующим критериям:
- особенности объекта;
- объем стока, который предстоит фильтровать;
- предположительное количество и характер загрязнений в стоке;
Наши сотрудники проконсультируют по установкам, производимым нашей организацией, расскажут о характеристиках, преимуществах моделей, которым вы отдадите предпочтение. Мы предложим оборудование с учетом потребностей и критериев, предъявляемых к качеству фильтрации.
Поставляемые нами микрофильтры для очистки воды обладают системой автоматизированной самоочистки. Мы помогаем своим клиентам подобрать оптимальный режим работы оборудования, стараясь максимально сократить эксплуатационные и временные расходы. Производительность предлагаемых фильтров определяется площадью и скоростью фильтрации, а также размером фильтрующей сетки.
Наша организация специализируется на производстве оборудования, предназначенного для переработки отходов пластика и пленки. В пользу сотрудничества с нами говорит не только возможность приобрести дисковые микрофильтры, центрифуги, промышленные вибрационные сита, прочие установки в одном месте, но и возможность воспользоваться услугами по проектированию, настройке приобретенного оборудования, обучению технологиям.
Мы предлагаем водоочистное оборудование, позволяющее реально увеличить производительность линии переработки пластика и повысить качество процесса. Осуществляем сервисное обслуживание, своевременную замену вышедших из строя элементов, что дает возможность вашему предприятию избежать простоев в работе.
Дисковые фильтры для очистки сточных вод, производимые нами, прослужат длительное время. Сделайте заказ на оборудование или составление проекта линии переработки через форму обратной связи на сайте либо, связавшись со специалистом по телефону. Сотрудник ответит на любые возникшие вопросы.
